QBY工程塑料气动隔膜泵

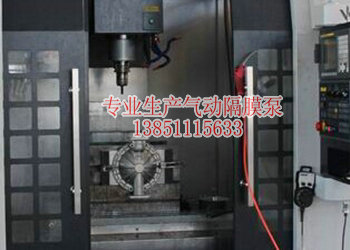

凯旋生产的QBY工程塑料气动隔膜泵应用生产图片：
QBY工程塑料气动隔膜泵主要特点
1、工程塑料隔膜泵不需灌引水，吸程高达5m，扬程达50m;
2、工程塑料隔膜泵流动宽敞，通过性能好;
3、工程塑料隔膜泵扬程、流量可通过气阀开度实现无级调节（气压调节在2-7kgf/cm2之间）;
4、该气动隔膜泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;
5、工程塑料隔膜泵不必用电，在易燃、易爆场所使用安全可靠;
6、工程塑料隔膜泵可以浸没在介质中工作;
7、工程塑料隔膜泵作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;
8、工程塑料隔膜泵结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部
件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、工程塑料隔膜泵可输送较粘的液体（粘度在1万厘泊以下）;
10、工程塑料隔膜泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。
凯旋公司QBY工程塑料气动隔膜泵实拍图
QBY工程塑料气动隔膜泵使用条件
1.QBY工程塑料气动隔膜泵使用温度≤65℃
2.洁净的压缩空气，进气压力≤7bar
QBY工程塑料气动隔膜泵工作原理图
QBY工程塑料气动隔膜泵型号意义
|
例如
|
QBY-50
|
||
|
QBY
|
工程塑料气动隔膜泵代号
|
50
|
泵进出口径为50mm
|
QBY工程塑料气动隔膜泵性能参数
|
型号 |
流量 (m3/h) |
扬程 (m) |
出口压力 |
吸程(m) |
最大允许能 |
最大供 |
最大供气 |
材料 |
|||
|
铝合金 |
不锈钢 |
铸造铁 |
增强聚丙烯 |
||||||||
|
QBY-10 |
0～0.8 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-15 |
0～1 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-25 |
0～2.4 |
0～50 |
6 |
7 |
2.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-40 |
0～8 |
0～50 |
6 |
7 |
4.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-50 |
0～12 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
|
QBY-65 |
0～16 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
|
QBY-80 |
0～24 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
/ |
|
QBY-100 |
0～30 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
/ |
凯旋公司QBY工程塑料气动隔膜泵产品品质承诺
1.江苏凯旋泵业对产品的质量及交货期负责，产品交货之日起质保期为一年（易损件除外），终身维护，如因操作不当引起的后果，江苏凯旋泵业将以低成本价对设备进行维护。
2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库。
3.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂。
QBY型气动隔膜泵安装尺寸图
