FSB型氟塑料化工离心泵
氟塑料离心泵是化工离心泵,我公司凯旋泵阀选用该材料生产的FSB、FSB-D系列氟合金离心泵，具有耐腐性，且机械强度高、不老化、无毒素分解，可输送酸、碱液、氧化剂及其他腐蚀性介质，因而氟合金泵广泛适用于化工、石油、制药、农药、冶炼、染料、造纸、电镀、食品等行业 。

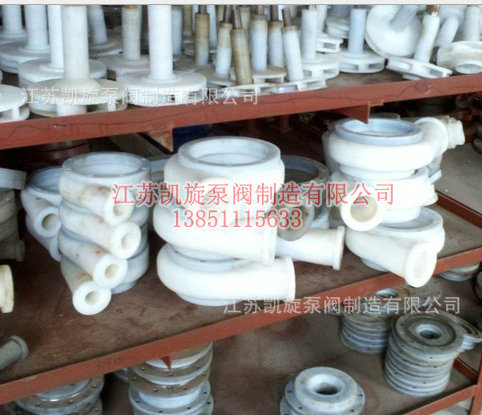

FSB型氟塑料化工离心泵叶轮泵体实拍图
FSB型氟塑料化工离心泵技术参数
流量：3.6～100m3/h；
扬程：15～55m；
转速：2900r/min；
功率：1.5～18.5KW；
进口直径：25～100mm；
适用温度：-20℃～80℃。

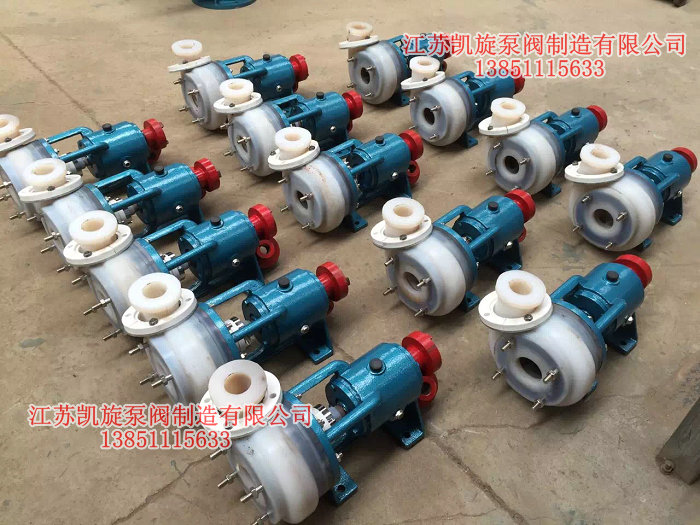

FSB型氟塑料化工离心泵车间生产实拍图一

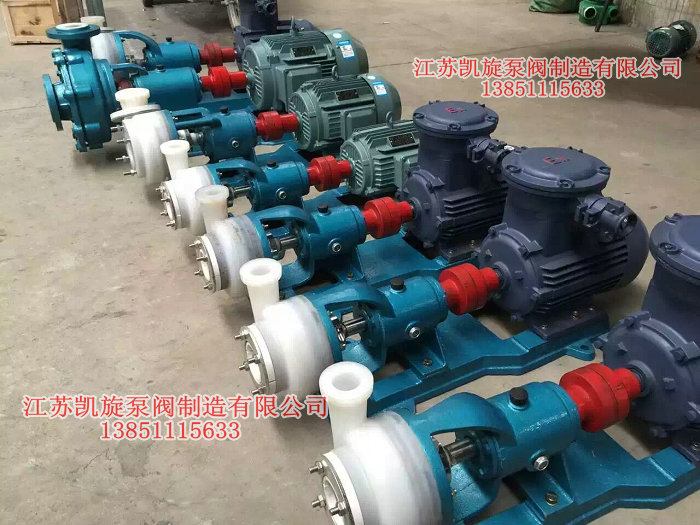

FSB型氟塑料化工离心泵车间生产实拍图二
FSB-L和FSB-D氟塑料化工离心泵过流部件全部采用氟塑料合金制造，结构紧凑、操作简单、价格低廉，两种型号的泵壳、叶轮、机封等均可互换使用深受广大用户的欢迎。
FSB型耐腐蚀氟塑料离心泵机械密封
FSB和FSB-D氟塑料合金离心泵采用外装式四氟波纹管机械密封，其特点是能补偿泵轴的径向跳动，单端面密封外装式、易装卸、工作状态直观、耐腐耐磨密封性能好，延长了机封使用寿命。
FSB型氟塑料化工离心泵结构说明
1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合金制成。
2、后盖右边一侧内埋一只不锈钢板(1Crl8Ni9Ti)模压塑料合金而成。
3、叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。
4、机械密封：采用WB2型、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。
FSB型氟塑料化工离心泵产品用途
FSB型氟塑料合金离心泵具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高，节约能源等优点。杜绝跑、冒、滴、漏，广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构等行业。
FSB型氟塑料化工离心泵性能参数
型 号
流 量
扬 程(m)
口 径 (mm)
功 率 (Kw)
转 速
汽蚀余量
效 率
进口
出口
轴功率
电机功率
FSB长支架
25FSB-10
3.6
10
25
25
0.69
1.5
2900
3.0
35
25FSB-20
3.6
20
25
25
0.97
1.5
2900
3.0
35
25FSB-25
3.6
25
25
25
1.25
1.5
2900
3.0
35
40FSB-15
5
15
40
32
0.51
3.0
2900
3.0
40
40FSB-20
10
20
40
32
1.16
3.0
2900
3.0
42
40FSB-30
10
30
40
32
1.18
3.0
2900
3.0
52
40FSB-40
6.3
40
40
25
3.1
4.0
2900
3.0
40
40FSB-50
6.3
50
40
25
3.55
4.0
2900
3.0
52
40FSB-80
6.3
80
40
25
7.11
7.5
2900
3.0
52
50FSB-20
12.5
20
50
32
1.49
3.0
2900
3.5
55
50FSB-25
12.5
25
50
32
1.86
3.0
2900
3.5
55
50FSB-30
15
30
50
32
1.90
3.0
2900
3.5
54
50FSB-40
12.5
40
50
32
4.3
7.5
2900
3.0
39
50FSB-50
12.5
50
50
32
5.8
7.5
2900
3.0
39
65FSB-32
25
32
65
50
4.8
5.5
2900
2.0
45
65FSB-40
25
40
65
40
7.2
11
2900
3.0
52
65FSB-50
25
50
65
40
8.6
11
2900
3.5
52
65FSB-80
25
80
65
40
14.1
18.5
2900
4.5
50
80FSB-20
50
20
80
65
4.7
5.5
2900
3.0
45
80FSB-25
50
25
80
65
5.7
7.5
2900
3.0
50
80FSB-30
50
30
80
65
6.9
7.5
2900
3.5
59
80FSB-40
50
40
80
50
10.2
11.0
2900
3.5
48
80FSB-50
50
50
80
50
11.9
15.0
2900
3.5
57
80FSB-55
50
55
80
50
13.5
18.5
2900
4.0
50
80FSB-80
50
80
80
50
24.6
30
2900
4.0
66
100FSB-20
100
20
100
80
8.6
11.0
2900
3.5
68
100FSB-32
100
32
100
80
11.9
15.0
2900
3.5
68
100FSB-40
100
40
100
65
21.3
30.0
2900
4.5
73
100FSB-50
100
50
100
65
23.9
30.0
2900
4.5
73
125FSB-32
160
32
125
80
24.15
30.0
2900
5.0
70
(r/min)
(m)
(%)
