IH型不锈钢化工离心泵
更新：2017-08-26 10:12:35 点击：
详情

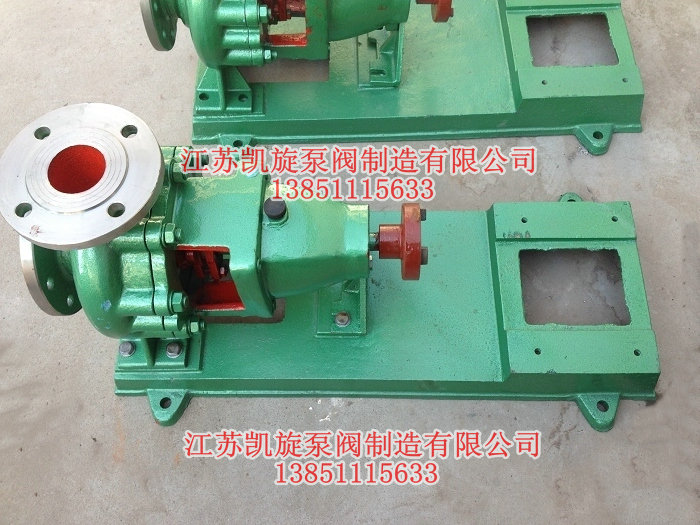

IH型不锈钢化工离心泵凯旋车间生产图一
IH型不锈钢化工离心泵凯旋车间生产图二
IH型不锈钢化工离心泵凯旋车间生产图三
IH型不锈钢化工离心泵产品特点
IH型不锈钢化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。IH型不锈钢化工离心泵为卧式结构，其结构设计基本能满足管道安装。

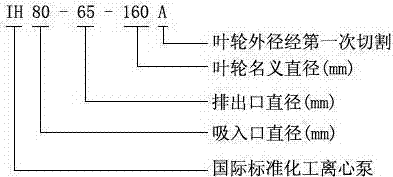

IH型不锈钢化工离心泵型号意义
例如：IH80-65-160A
IH-不锈钢化工离心泵
80-吸入口径(mm)
65- 排出口径(mm)
160-叶轮名义直径(mm)
A-叶轮外径经第一次切割
IH型不锈钢化工泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
IH型不锈钢化工离心泵性能范围
流量Q：6.3～400m3/h
扬程H：5～132m
转速n：2900、1450r/min
配带功率：0.55～110KW
进口直径：50～200mm
最高工作压力：1.6Mpa
IH型不锈钢化工离心泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。
IH型不锈钢化工离心泵使用条件
IH型不锈钢化工泵的最高工作设计压力为1.6兆帕。介质温度不高于80℃。需要时采用双端面密封冷却装置。
注：用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。
IH型不锈钢化工离心泵泵的轴封型式
填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。
IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
IH型不锈钢化工离心泵性能参数
|
型号
|
流量
mз/h |
扬程
m |
转速
r/min |
电机功率
KW |
口径 mm
|
|
|
吸入
|
排出
|
|||||
|
50-32-125
|
12.5
|
20
|
2900
|
2.2
|
50
|
32
|
|
6.3
|
5
|
1450
|
0.55
|
50
|
32
|
|
|
50-32-160
|
12.5
|
32
|
2900
|
3
|
50
|
32
|
|
6.3
|
8
|
1450
|
0.55
|
50
|
32
|
|
|
50-32-200
|
12.5
|
50
|
2900
|
0.5
|
50
|
32
|
|
6.3
|
12.5
|
1450
|
0.75
|
50
|
32
|
|
|
50-32-250
|
12.5
|
80
|
2900
|
11
|
50
|
32
|
|
6.3
|
20
|
1450
|
1.5
|
50
|
32
|
|
|
65-50-125
|
25
|
20
|
2900
|
3
|
65
|
50
|
|
12.5
|
5
|
1450
|
0.55
|
65
|
50
|
|
|
65-50-160
|
25
|
32
|
2900
|
5.5
|
65
|
50
|
|
12.5
|
8
|
1450
|
0.75
|
65
|
50
|
|
|
65-40-200
|
25
|
50
|
2900
|
7.5
|
65
|
40
|
|
12.5
|
12.5
|
1450
|
1.1
|
65
|
40
|
|
|
65-40-250
|
25
|
80
|
2900
|
15
|
65
|
40
|
|
12.5
|
20
|
1450
|
2.2
|
65
|
40
|
|
|
65-40-315
|
25
|
125
|
2900
|
30
|
65
|
40
|
|
12.5
|
32
|
1450
|
4
|
65
|
40
|
|
|
80-65-125
|
50
|
20
|
2900
|
5.5
|
80
|
65
|
|
25
|
5
|
1450
|
0.75
|
80
|
65
|
|
|
80-65-160
|
50
|
32
|
2900
|
7.5
|
80
|
65
|
|
25
|
8
|
1450
|
1.5
|
80
|
65
|
|
|
80-50-200
|
50
|
50
|
2900
|
15
|
80
|
50
|
|
25
|
12.5
|
1450
|
2.2
|
80
|
50
|
|
|
80-50-250
|
50
|
80
|
2900
|
22
|
80
|
50
|
|
25
|
20
|
1450
|
3
|
80
|
50
|
|
|
80-50-315
|
50
|
125
|
2900
|
37
|
80
|
50
|
|
25
|
32
|
1450
|
5.5
|
80
|
50
|
|
|
100-80-125
|
100
|
20
|
2900
|
11
|
100
|
80
|
|
50
|
5
|
1450
|
1.5
|
100
|
80
|
|
|
100-80-160
|
100
|
32
|
2900
|
15
|
100
|
80
|
|
50
|
8
|
1450
|
2.2
|
100
|
80
|
|
|
100-65-200
|
100
|
50
|
2900
|
22
|
100
|
65
|
|
50
|
12.5
|
1450
|
4
|
100
|
65
|
|
|
100-65-250
|
100
|
80
|
2900
|
37
|
100
|
65
|
|
50
|
20
|
1450
|
5.5
|
100
|
65
|
|
|
100-65-315
|
100
|
125
|
2900
|
75
|
100
|
65
|
|
50
|
32
|
1450
|
11
|
100
|
65
|
|
|
125-100-200
|
200
|
50
|
2900
|
45
|
125
|
100
|
|
100
|
12.5
|
1450
|
7.5
|
125
|
100
|
|
|
125-100-250
|
200
|
80
|
2900
|
75
|
125
|
100
|
|
100
|
20
|
1450
|
11
|
125
|
100
|
|
|
125-100-315
|
200
|
125
|
2900
|
110
|
125
|
100
|
|
100
|
32
|
1450
|
15
|
125
|
100
|
|
|
125-100-400
|
100
|
50
|
1450
|
30
|
125
|
100
|
|
150-125-250
|
200
|
20
|
1450
|
18.5
|
150
|
125
|
|
150-125-315
|
200
|
32
|
1450
|
30
|
150
|
125
|
|
150-125-400
|
200
|
50
|
1450
|
45
|
150
|
125
|
|
200-150-250
|
400
|
20
|
1450
|
37
|
200
|
150
|
|
200-150-315
|
400
|
32
|
1450
|
55
|
200
|
150
|
|
200-150-400
|
400
|
50
|
1450
|
90
|
200
|
150
|
